在WSG上網行為管理網關的初步設置詳細教程中，我們介紹了WSG上網行為管理網關的初步設置，該文檔中，我們采用了網關部署的方式。在實際使用中，網橋部署方式也極為常見；用網橋的方式來部署WSG上網行為管理，是完全透明部署，不需要修改現有的網絡參數，也不需要更改路由器和交換機的配置。網絡拓?fù)鋱D如下：
網橋部署有如下優點：
不需要修改現有的網絡設置。
無需斷網，即插即用。
功能一樣強大：上網行為記錄、行為管理、流控都可以實現。
硬件bypass（要看具體型號），即使網橋設備掉電，也可以保證不斷網。
1. 網橋部署的準備工作
首先需要給WSG設備分配一個靜態IP地址。該IP用于遠程訪問WSG設備，進行Web認證等遠程訪問操作。需要注意如下幾點：
該IP地址不要和網內其他設備的IP沖突。
對于多VLAN環境，應該讓W(xué)SG的IP屬于管理VLAN。且該VLAN應當可以和其他VLAN互通。
WSG的管理口，既可以設置在網橋上，又可以設置單獨的管理口。
2. 配置向?qū)?/h2>電腦手動設置IP為192.168.10.x，如下圖：
電腦手動設置IP為192.168.10.x，如下圖：

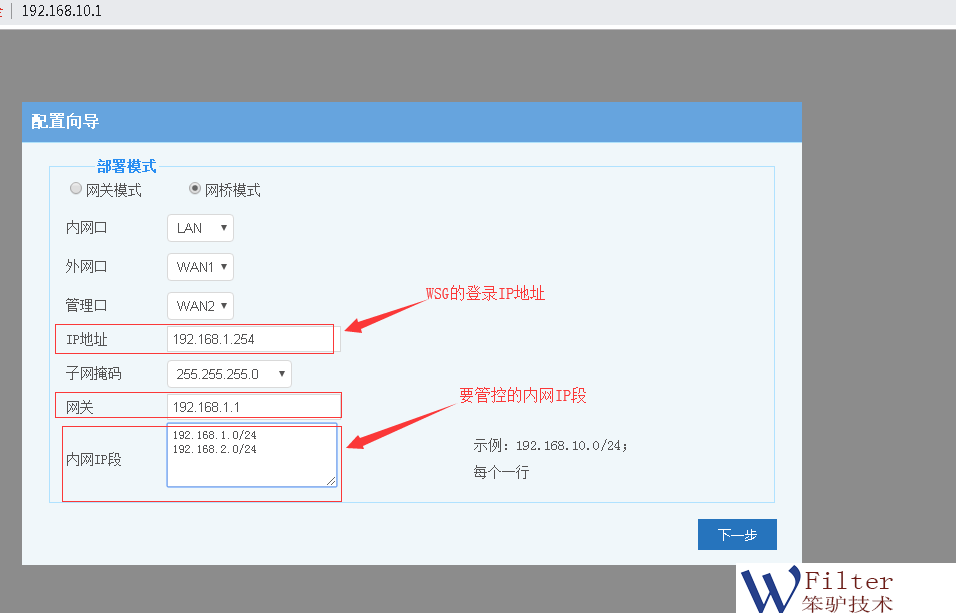

用電腦連接LAN口，打開瀏覽器，然后輸入http://192.168.10.1就可以訪問Web界面。進入配置向?qū)?，選擇“網橋模式”，配置網橋參數等信息。如下圖：
在上圖中，該配置有如下含義：
網橋內網口選擇“LAN口”，該端口應該接內網交換機。
網橋外網口選擇“WAN1”，該端口應該接防火墻（或者路由器）。
網橋的管理口設置“WAN2”。該端口應該接在內網交換機上，所接的端口應該和管理口IP所在的VLAN一致。
網關是管理口的網關，WSG設備自身的上網網關。
內網IP段：需要管理的內網IP段。
更多IP配置詳細信息，請參考：WSG網橋部署的兩種配置方式
3. 添加到VLAN的靜態路由

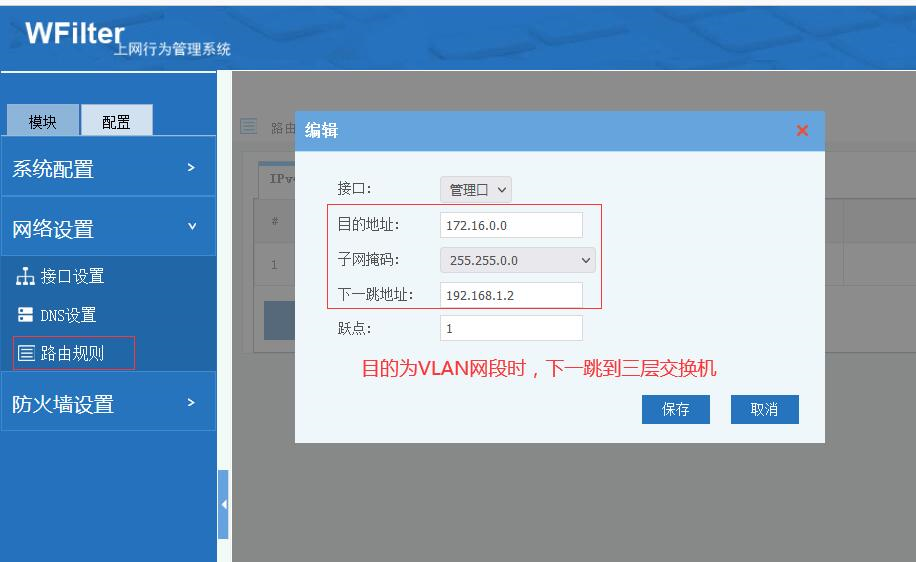

如果網橋下面接的是三層交換機，且管理口設置在網橋上，還需要配置一條路由規則，使VLAN的數據可以正確路由。如下圖：
4. 關機上架
此時您可以進行進一步的配置，也可以先接上設備（其他的配置可以后續再做）。如下圖：先關機，把設備上架。
本文的視頻教程請參考：WSG的網橋部署視頻教程
